Bevezetés
A modern csomagológépekben a különféle forgó alkatrészek, például a fejek töltése, a tömítő rendszerek és a címkézési egységek megbízható módszert igényelnek az energia és a jelek továbbítására, miközben fenntartják a folyamatos forgást. Az átmenő lyukú csúszós gyűrűt erre a célra tervezték. Ebben az útmutatóban megvizsgáljuk, hogyanátmenő lyukú csúszásgyűrűkmunka, a csomagolóberendezésekben történő specifikus alkalmazásaik és a gyártási vonalak hatékony működésének biztosítása.
Mi az a lyukú csúszásgyűrű? Hogyan működik?
Az átmenő lyukú csúszós gyűrű központi üreges tengelyt tartalmaz, így ideális olyan felszerelésekhez, ahol a pneumatikus vonalaknak, optikai szálaknak vagy mechanikus tengelyeknek át kell menniük a középen. Alapvető alkotóelemei a következők:
• Vezető gyűrű:Rézből vagy ezüstből készül, a helyhez kötött részre rögzítve az energia/jel továbbításához.
• Kefe:A forgó oldalra szerelt rugóval betöltött érintkező alkatrész.
• Szigetelő réteg:Biztosítja a csatornák közötti elektromos elszigeteltséget.
Amikor a csomagológép forgó része forog, a kefék forognak vele, miközben megőrzik a helyhez kötött vezetőképes gyűrűkkel való érintkezést. Ez lehetővé teszi az energia és a jel stabil átvitelét a mozgó interfészek között.
A csomagológépekben átmenő lyukú csúszási gyűrűk alkalmazásai
Fedezzük fel, hogyan használják ezeket a csúszási gyűrűket különféle típusú csomagolóberendezésekben:
Rotációs töltőgépek
A forgó töltőgépek csúszási gyűrűjét a forgó tengely és a vezérlőszekrény közé kell felszerelni a motor teljesítményének és jeleinek továbbításához a térfogat -szabályozás és a szelep működtetése érdekében. Támogatja a töltési szint és a szelep állapotának valós idejű megfigyelését is.
Palackcímkéző gépek
Befolytatja a nagysebességű címkézési fejet, és átviszi a fotoelektromos érzékelő adatait a vezérlőhöz. A címkézési szögek beállításával a csúszós gyűrű biztosítja a pontosabb igazítást.
Szemcsés csomagológépek
A kapszula töltelékének és tömítésének forgómozgásához az átmenő csúszási gyűrűt használják. Segít az energia-, hőmérsékleti és nyomásérzékelő adatainak továbbításában, és a stabil folyamatvezérlés megőrzésében a kapszula kezelése során.

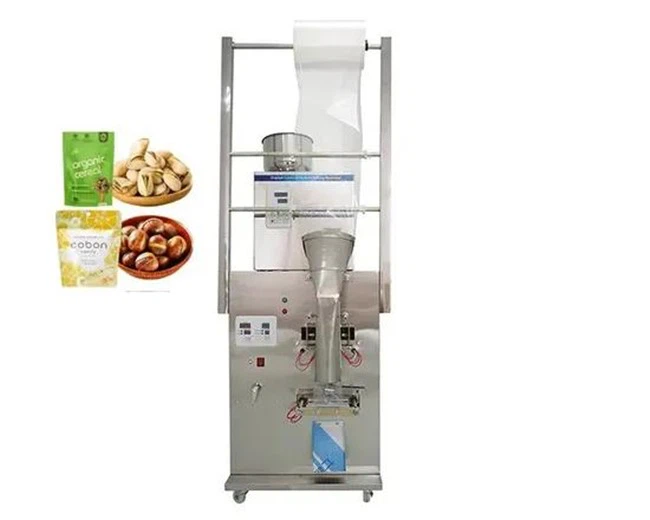

Szemcsés csomagológépek
A mérőcsavaros eszközök képességeinek kivételével a csúszós gyűrű a terhelési cellából (mérlegelési érzékelő) jeleket továbbít. Ez lehetővé teszi az adagolás gyors beállítását valós időben.
A csomagolás átmenő csúszási gyűrűinek használatának előnyei
|
Jellemző |
Haszon |
|
Központi lyuk kialakítása |
A folyamatos forgás során megakadályozza a huzal összecsapását |
|
Vegyes jel + energiaátvitel |
Egyidejűleg támogatja a nagyáramú és alacsony feszültségjeleket |
|
Alacsony érintkezési ellenállás |
Biztosítja a stabil és zajmentes adatátvitelt |
|
Moduláris kialakítás |
Könnyű integráció a forgó csomagoló rendszerekbe |
Hogyan válassza ki a megfelelő csúszós gyűrűt a csomagológéphez
A jobb csúszásgyűrű kiválasztása több paramétertől függ:
• Csatornák száma: Annak alapján, hogy hány jelre/ elektromos vezetékre van szüksége.
• Áram- és feszültségértékelések: Egyeztesse a motor és az érzékelő specifikációit.
• Belső átmérő: be kell illesztenie a forgó tengelyt vagy a légvonalat.
• Védelmi besorolás: Vegye figyelembe a poros vagy nedves környezet IP -besorolását.
➡️ A lépésről lépésre történő kiválasztási folyamathoz olvassa el útmutatónkat:
6 lépés a csúszós gyűrű gyártójának kiválasztásához
GYIK
1. kérdés: Vajon egy átmenő lyukú csúszós gyűrű képes-e mind az energiat, mind a vezérlőjelet?
Igen. Többcsatornás csúszási gyűrűk támogatják a nagyfeszültség/áram és az alacsony feszültségvezérlő vagy az érzékelő jelek egyidejű átvitelét.
2. kérdés: alkalmas-e nagysebességű forgásra?
Igen. Egyes modelleket akár 1000 fordulat / perc sebességre terveztek. Mindig erősítse meg a specifikációkat a gyártóval.
3. kérdés: Használhatok egy csúszós gyűrűs modellt különböző csomagológépekhez?
Ez a tengely méretétől, az energiaigénytől és a jel típusától függ. Az optimális teljesítményhez gyakran szükség van a testreszabásra.
Következtetés
Az átmenő lyukú csúszós gyűrűk folyamatos, kusza nélküli forgást és stabil elektromos csatlakozást képesek tartani a csomagológépek széles skáláján. Függetlenül attól, hogy folyékony töltés vagy nagysebességű címkézés, ezek a csúszós gyűrűk javítják a gépek automatizálási szintjét és csökkentik az állásidőt.
Bytuner - A megbízható csomagolási csúszásgyűrű gyártója
Mint a vezető csúszós gyűrű gyártója, a Bytune Electronics nagy teljesítményű átmenő lyukú csúszók gyűrűvel érkezik, amelyeket széles körben használnak töltőgépek, címkézési rendszerek és kapszulak csomagolóberendezésekhez. Akár standard modellre, vagy aegyedi gyártású csúszós gyűrű testreszabottKérjük, a tengely méretéhez, aktuális követelményeihez vagy jel típusához, kérjükvegye fel velünk a kapcsolatot- Mérnöki csapatunk készen áll a projekt támogatására.
