Pneumatikus csúszásgyűrű

A pneumatikus csúszási gyűrűk jellemzői

A pneumatikus csúszós gyűrű egy hibrid csúszásgyűrű, amely továbbítja az energiát, az elektromos jeleket és a folyadékokat. Pontosan lezárt csatornával rendelkezik az állórész és a forgórész között. Amikor a forgórész forog, a folyadék, az áram, a jel és a gáz (például a sűrített levegő) áthalad a csatornán, hogy folyamatosan továbbítsa az állórész levegő bemeneti nyílását és a forgórész levegőjét.

Jelek, pneumatikus/hidraulikus keverés.
Legfeljebb 16 pneumatikus és 96 elektromos csatorna.
Az izolált csatornák tervezése megakadályozza a közegek keverését.
NPT/BSPT csatlakozási lehetőségek.
A durva környezet ellenálló. (IP54, IP56, IP65 vagy újabb IP -besorolási lehetőségek)
Támogatja a vákuum, a magas hőmérséklet, a robbanásbiztos és egyéb forgatókönyvek testreszabását.

Kap egy árajánlatot

Bytune standard pneumatikus folyékony csúszási gyűrűk

Pneumatikus/folyadékcsatornák	Elektromos csatornák	Csatlakozó	Portméret	Külső átmérő
1 -től 1 -ig	1~96	M5;G1/8;G1/4;G3/8;G1/2	4 ~ 12 mm	56 mm/86 mm
2 -ből 2 -ből	1~96	M5;G1/8;G1/4;G3/8;G1/2	3 ~ 20 mm	56 mm/76 mm/98 mm/108 mm
3 -ból 3 -ból	1~96	M5;G1/8;G1/4;G3/8;G1/2	3 ~ 20 mm	56 mm/76 mm/98 mm/108 mm
4 -ből 4 -ből	1~96	M5;G1/8;G1/4;G3/8;G1/2	3 ~ 20 mm	56 mm/76 mm/98 mm/108 mm
6 -ból 6 -ból	1~96	M5;G1/8;G1/4;G3/8;G1/2	3 ~ 12 mm	56 mm/76 mm/98 mm
8 -ból 8 -ból	1~96	M5;G1/8;G1/4;G3/8;G1/2	3 ~ 12 mm	65 mm/95 mm/108 mm
10 -ből 10 -ből	1~96	M5	3 ~ 8 mm	80 mm
12 -ben 12 -ben	1~96	M5	3 ~ 8 mm	80 mm
16 -ból 16 Out	1~96	M5	3 ~ 8 mm	86 mm

Vegye fel velünk a kapcsolatot a részletekért

Kiemelt pneumatikus csúszási gyűrűk

Bty -01 a

Egyportos hidraulikus csúszásgyűrű BTY -01 a
● A külső átmérő 38 mm
● Egy port a folyadék átadására
● 10 MPa nyomás
Több
Bty -01 D

Egycsatornás hidraulikus csúszásgyűrű (BTY -01 D)
● A külső átmérő 25,4 mm
● A hiduaulikus átadás egy csatornája
● 8MPA nyomás
Több
Bthy -0230-04 p

Nagynyomású hibrid csúszásgyűrű
● OD 148 mm, 2 / 30A
● 4 pneumatikus port, 35mPa, SS ház
● Mélytengeri bányászati járművek, kotrógép, fúrás stb.
Több
Bthy -18 s -04

Pneumatika elektromos hibrid csúszásgyűrűvel
● OD 250 mm, 18 elektromos vezeték
● 4 port \/hidraulikus, 600psi, fémház
● Olaj- és gázipari berendezésekhez, daruhoz, tartályhoz stb.
Több
Bthy -02 s -02 p

Hidraulikus csúszógyűrű elektromos huzalokkal
● OD 41mm, 2 vezeték az energiához
● 2 vagy 4 port / folyadék, kompakt kialakítás, nagynyomás
● Rolling Mill Coiler, Marine ROV, UAV stb.
Több

Egyedi kapszula csúszási gyűrűi

A Bytune -nál szorosan együttműködünk partnereinkkel az Ön igényeihez igazított egyedi csúszási gyűrűs megoldások megtervezésében. Függetlenül attól, hogy speciális jelátvitelre, specifikus paraméterekre, szélsőséges dimenzióra vagy kihívást jelentő környezeti megoldásokra van szüksége, a K + F csapatmérnökeinkre, amire szüksége van.

Beszélje meg velünk jelentkezését

Pneumatikus csúszási gyűrűket biztosítunk Önnek
a megadott paraméterei és munkakörülményei.
A szokásos típusának paramétertartománya a következő:

● Elektromos csatornák: 1-96

● Pneumatikus/folyadékcsatornák: 1-16

● Port mérete: 3-20 mm

● Külső átmérő: 56-108 mm

● Házi anyag: műanyag, alumínium, rozsdamentes acél

● Védelmi szint: IP 54- IP68 (vízálló, porálló, robbanásbiztos)

Az alkalmazások egyik sarka

Pneumatikus elektromos csúszásgyűrű kotrógéphez

Pneumatic Electric Slip Ring For Excavator

2 csatorna a 30a -hoz
4 csatornás pneumatikus
40 MPa
OD 150 mm
Pneumatikus meghajtó + elektromos/jelátvitel
Átadta a mil-std -810 g rezgést és sokkvizsgálatot
IP68

Szerezzen egyedi árajánlatot

Pneumatikus elektromos csúszógyűrű kőolaj- és földgázkészülékekhez

Pneumatic Electric Slip Ring for for Petroleum and Natural Gas Equipment

2 csatorna a 20A -hoz
1 csatorna az adatokhoz
1 csatorna 300 psi levegőhez
OD 56mm
Pneumatikus meghajtó + adatátvitel
Különleges árnyékolt vezetői kialakítás, az elektromágneses interferencia megsemmisítése
Lifespan>5 millió forgás

Szerezzen egyedi árajánlatot

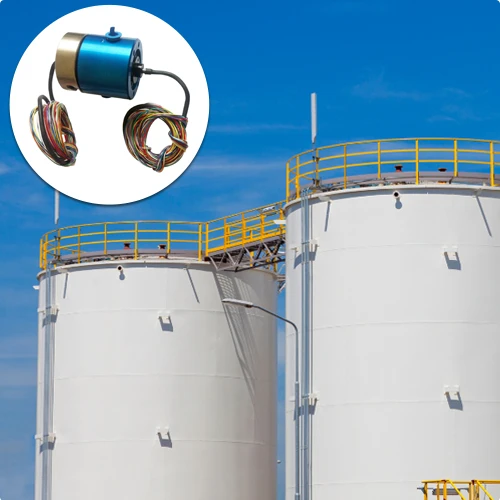

Hibrid csúszásgyűrű szénhidrogén tárolóberendezésekhez

Hybrid Slip Ring For Hydrocarbon Storage Equipment

2 csatorna a 20A -hoz
4 csatornás pneumatikus
10 MPa
OD 55 mm
Pneumatikus vezérlés + elektromos/jelátvitel
Alkalmas tűzveszélyes és robbanásveszélyes környezetre
Rendkívül magas tömítési teljesítmény

Szerezzen egyedi árajánlatot

Csomagológép

Anyagkezelő rendszerek

Automatizált hegesztőberendezés

Szélenergia

Egyéni hibrid csúszási gyűrűs megoldások - Bytune tervezte

A hibrid csúszási gyűrűk kritikus elemek a levegő, a hidraulikus folyadék, az energia és a jelek egyidejű átviteléhez az igényes alkalmazásokban. A Bytune-nál a pontos követelményekhez igazított precízióval tervezett csúszási gyűrűk tervezésére szakosodunk. 27 éves tapasztalattal rendelkezünk a gyártási szabvány és a testreszabott csúszási gyűrűk területén, ha segítségre van szüksége a megfelelő csúszásgyűrű kiválasztásában, mérnöki csapatunk átfogó támogatást kínál:
• Műszaki konzultáció:Javasoljuk az optimális megoldást az Ön igényei alapján, például a média, a nyomás és az RPM stb.
• Egyéni tervek:Integrálja a multimédiás csatornákat (pneumatikus + hidraulikus + elektromos), speciális portokat (NPT/BSPT) vagy extrém-környezeti adaptációkat (robbanásbiztos, magas/alacsony hőmérséklet) stb.
• Az értékesítés utáni szolgáltatások:Ingyenes csere 6 hónapon belül; Telepítési útmutatás; Műszaki támogatás; Csúszásgyűrű hibaelhárítás

Miért válassza a Bytune -t a pneumatikus csúszásgyűrű gyártójaként

27 éves tapasztalattal rendelkezünk a gyártási szabvány és a testreszabott csúszási gyűrűk területén. Ha együttműködik velünk, akkor előnyös lesz a bevált szakértelmünk, innovatív tervek és megbízható megoldások.

Előnyeink

Közel 30 éves tapasztalat.
Senior mérnöki csapat.
Rugalmas megoldás versenyképes áron.
A szolgáltatás utáni garantált.
Hatalmas sikeres esetek a híres vállalatokkal.

Garantált minőség

Minőségellenőrzés a nyersanyagokból.
100% -os teszt a csomagolás előtt.
ISO9001, SGS, CE, FCC, ROHS, GJB9001A tanúsítvánnyal.
Számos minőségi tesztet (SEM a Ring érintkezési felületén, a dinamikus ellenállásváltozás észlelését, a jelátviteli interferencia -tesztet stb.) Készítünk a bizonyosság érdekében.

Szigorúan betartjuk a minőségi előírásokat:

Rezgési szabványok: MIL-STD -810 G

Sokk standardok: mil-std -810 g

EMI & EMC szabványok: MIL-STD -461 F

Tudjon meg többet a minőség -ellenőrzésünkről

Efficient Manufacturing For Mass Production

Stabil készlet

3 csúszós gyűrűs gyártósor és 2 gyár.
Házon belüli CNC megmunkálás a tökéletes csúszásgyűrű-alkatrészekhez.
Teljes automatizált csúszásgyűrű -szerelvény.
Slip Rings ellátása a 120+ országokhoz.

Tudjon meg többet a gyártási képességünkről

Gyors szállítás

Válasz 8 órán belül
Standard minták 1 héten belül
A kötegelt szállítás 2 hét alatt előrejelzéssel
Szállítás repüléssel, 3 ~ 5 napos házról házra
Szállítás minden idők nyomon követése alatt
Ingyenes csere 3 hét alatt, ha minőségi probléma

GYIK

K: Milyen fizetési módszereket fogad el?

Elfogadjuk a huzalátutalást (bankátutalást) PO -t és a PayPal -t (általában a mintákhoz) és a kényelmes tranzakciókat.
K: Mi a szállítási ideje?

Általában 1 hétig tart a standard modellek mintáinak és a 2-4 hetek az ömlesztett gyártáshoz (az egyedi tervek hosszabbak lehetnek).
K: Szóval, hogyan szállíthatja az árut?

A csúszási gyűrűinket világszerte légi szállításon keresztül szállítjuk (háztól házig történő szállítás). A becsült tranzitidő 3-5 munkanapok (rendeltetési helyenként változik).
K: Mi a garanciapolitikája?

Az összes csúszós gyűrű 3- havi ingyenes csere garanciával rendelkezik (lefedi a gyártási hibákat, kivéve a visszaélési károkat).
K: Melyek a főbb jellemzők, amelyeket figyelembe kell venni egy pneumatikus csúszási gyűrű vásárlásakor?

Pneumatikus csúszási gyűrű vásárlásakor először a csúszásgyűrű méretét, a pneumatikus csatorna nyomását, a port méretét és a munkakörnyezetet mérlegeljük. Ezenkívül olyan információkat kell megadnia a szállítónak, mint például a sebességváltó típusát, a sebességet, a terhelési követelményeket, a telepítést és a költségvetési korlátokat.
K: Van -e a pneumatikus csúszásgyűrűnek a speciális gázok átviteli korlátozásai?

Valóban. A pneumatikus csúszási gyűrűink különféle ipari gázokat, például sűrített levegőt, nitrogént stb. Átterjeszthetnek a speciális gázokhoz, néhány modellt kifejezetten inert gázok (például Argon) továbbítására lehet tervezni. De a nagyon korrozív, tűzveszélyes és robbanásveszélyes gázok (például hidrogén) esetében a standard termékek funkciói bizonyos mértékben korlátozódnak.
K: Van -e releváns sebesség -tesztelése?

Természetesen termékeinket számos szimulált környezetben teszteljük. Részletes teljesítménytesztjelentéseket tudunk adni. Ide tartoznak olyan adatok, mint például a gázáramlás ingadozása különböző sebességgel, a jelátvitel minőségével (bit hibaarány stb.), Az energiaátvitel hatékonysága stb.
K: Hogyan telepíti a különböző gépeket?

Ezt a csúszós gyűrűt különféle standard rögzítő interfészekkel tervezték, és méretei megfelelnek a közös mechanikai tervezési előírásoknak. Kompatibilis a karima telepítésével, a hüvely telepítésével és más műveletekkel. Ezen túlmenően, ha vannak speciális követelmények, akkor testreszabott telepítési interfész -tervezést is biztosíthatunk.
